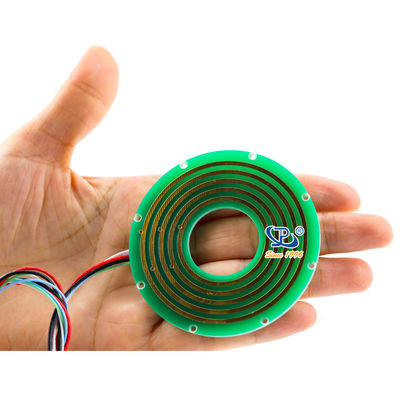

5 Sirkuit Pancake Slip Ring dengan 360° Rotasi dan 24VAC/DC Voltage Rating untuk Transmisi Listrik yang Dapat Diandalkan
Detail produk
| Sirkuit | 5 sirkuit | Peringkat Tegangan | 24VAC/DC |
|---|---|---|---|
| Peringkat Saat Ini | 1a per sirkuit | Bahan Kontak | Emas ke Emas |
| Kecepatan Kerja | 0 ~ 50rpm | Tegangan kerja | 380VDC/AC |
| Kekuatan Dielektrik | ≥1000V@50Hz (Arus) ≥500V@50Hz (sinyal) | Bahan perumahan | Oksidasi Hitam dari Paduan Aluminium |
| Resistensi Isolasi | 500MΩ@500VDC(Arus) 100MΩ@300VDC(sinyal) | Panjang kawat | Kawat Stator:700mm Kawat Rotor:700mm |
| Suhu Operasional | -20°C~+60°C | Kelembaban | ≤60%RH |
| Peringkat IP | IP54 | ketebalan | 6mm |
| Kecepatan Putar | Tinggi | ||
| Menyoroti | 5 Sirkuit Pancake Slip Ring,360° Rotasi Slip Ring,24VAC/DC Tegangan Rating Pancake Slip Ring |
||
Deskripsi Produk
5 Sirkuit Pancake Slip Rings with Gold-Gold Contact Wide Range Temperature
Ringkasan Produk

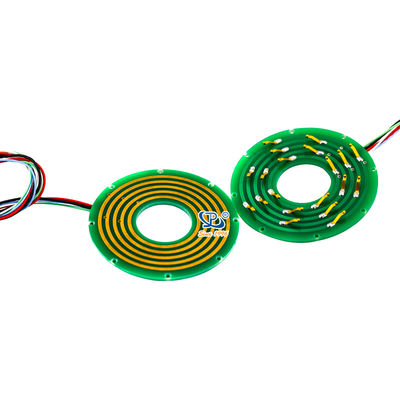

The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, ideal for rotation systems with limited vertical installation space.These compact units combine copper rings and brush contacts around a central hole for maximum space efficiency (unit-unit yang kompak ini menggabungkan cincin tembaga dan kontak sikat di sekitar lubang pusat untuk efisiensi ruang maksimum).
Fitur Utama
- Kemampuan kecepatan putar tinggi
- Reliable gold-to-gold contact with minimal noise (kontak emas ke emas yang andal dengan kebisingan minimal)
- Continuous 360° power and signal transmission (kekuatan dan transmisi sinyal terus menerus)
- Stable connection without interference or drops koneksi yang stabil tanpa gangguan atau drop
- Compact pancake design saves vertical space Desain pancake yang kompak menghemat ruang vertikal
Keuntungan Produk
- Pre-configured photoelectric encoder option
- Choice of solid or hollow shaft configurations
- Pengiriman cepat tersedia
- Solusi teknik khusus
Spesifikasi Teknis
| Sirkuit | 4 rangkaian * 10A + 9 rangkaian sinyal | Kecepatan Kerja | 0-50 rpm |
|---|---|---|---|
| Tegangan Kerja | 380V DC/AC | Bahan kontak | Emas ke emas |
| Kekuatan Dielektrik | ≥1000V@50Hz (Sekarang) ≥ 500V@50Hz (Signal) |
Perumahan | Oxidation black aluminum alloy |
| Isolasi | 500MΩ@500VDC (Current) 100MΩ@300VDC (Signal) |
Panjang kawat | Stator/Rotor: 700mm masing-masing |
| Kisaran suhu | -20°C sampai +60°C | Metode pemasangan | Stator tetap pada customer spindle |
| Kelembaban | ≤ 60% RH | Peringkat IP | IP54 |
Aplikasi Tipikal
- Packaging and wrapping machinery Pengemasan dan pembungkusan mesin
- Semiconductor handling systems
- Peralatan otomatisasi industri
- Exhibit display mechanisms mekanisme tampilan
- Peralatan diagnostik medis
- Rotary index tables
- Sistem kontrol proses
Hal-hal Penting dari Perusahaan
- 12,000+ sqm produksi fasilitas dengan 500+ karyawan
- Recognized as National High and New Technology enterprise (Diakui sebagai perusahaan teknologi tinggi dan baru nasional)
- Holder of 69 technology patents (pemegang paten teknologi)
- 20+ tahun pengalaman sejak 1996
- 10,000+ desain sukses di seluruh industri
- Global partnerships with major enterprises Kemitraan global dengan perusahaan besar
- Solusi teknik kustom gratis
Pertanyaan yang Sering Diajukan
Apa itu slip ring?
An electromechanical device enabling power/signal transmission between stationary and rotating structures, eliminating dangling wires and improving system reliability. Sebuah perangkat elektromekanik yang memungkinkan transmisi daya/sinyal antara struktur stasioner dan rotasi, menghilangkan kabel yang menggantung dan meningkatkan keandalan sistem.
Apa jenis slip ring yang tersedia?
Our portfolio includes electrical slip rings, model transmisi sinyal (USB/Fiber optic), pneumatic/hydraulic unions, and fully custom solutions.
Bagaimana cara memilih slip ring yang tepat?
Pertimbangkan persyaratan sirkuit aplikasi Anda, spesifikasi tegangan / arus, kecepatan operasi, dan konfigurasi mounting.
Apakah Anda menawarkan solusi khusus?
Yes, our engineering team develops tailored solutions for unique applications. Hubungi kami dengan persyaratan Anda untuk proposal yang disesuaikan.
Hubungi JINPAT untuk solusi slip ring khusus
