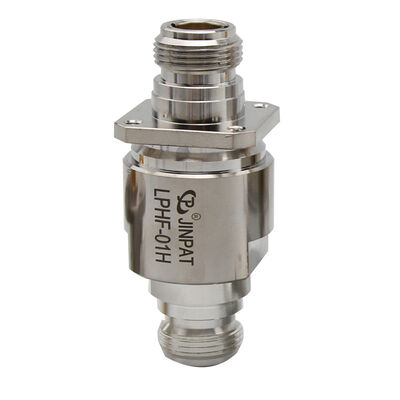

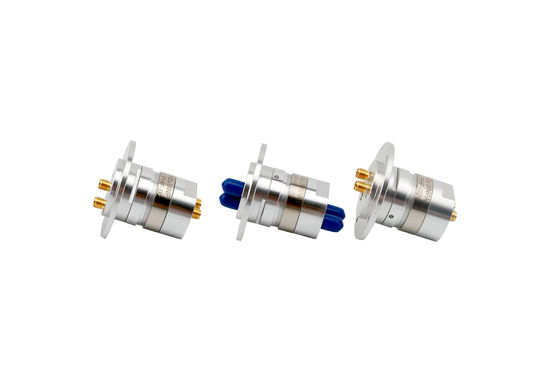

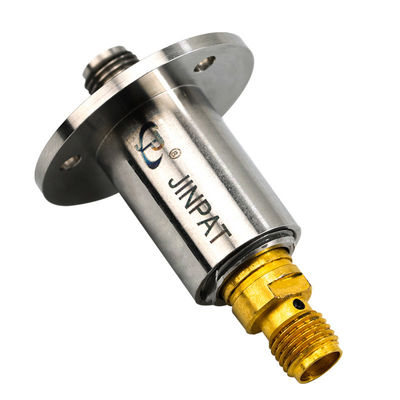

Sambungan Putar Slip Ring Saluran Tunggal dengan Rentang Frekuensi DC hingga 18 GHz dan Casing Baja Tahan Karat
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Rentang frekuensi | DC ke 18 GHz | Daya puncak, maks | 1500 W @ 1 GHz |
|---|---|---|---|
| Fase WOW (derajat maks) | 1 ° | Kerugian Penyisipan, WOW | 0,04 dB |
| Tingkat perlindungan IP | IP 60 untuk EN 60529 | Bahan kasus | Baja Tahan Karat |
| Kontak materi | Berilium Tembaga | Aplikasi | Menara Kendaraan |
| Menyoroti | slip ring rotary joint,coax rotary joint,Single Channel Slip Ring |
||
Deskripsi Produk
Cincin Slip/Sambungan Putar Saluran Tunggal DC hingga 18 GHz
Desain Ringan dengan Kontak Tembaga Berilium
Konektor Koaksial RF adalah komponen penting yang dipasang pada kabel atau instrumen untuk membuat atau memutuskan sambungan listrik dalam saluran transmisi. Sebagai produk integrasi mekanik dan listrik, mereka menyediakan solusi yang ekonomis dan mudah didapat untuk konfigurasi lubang-tembus yang ringkas.
Aplikasi Ideal
- Sistem video (pengawasan CCTV)
- Peralatan robotika dan otomatisasi
- Gulungan kabel dan sistem penggulungan
- Peralatan diagnostik medis
- Mesin pengemasan
Spesifikasi Frekuensi Radio
| Parameter | Spesifikasi |
|---|---|
| Jenis Antarmuka | SMA Female (50 ohm) |
| Gaya | Tipe I |
| Rentang Frekuensi | DC hingga 18 GHz |
| Daya Puncak, Maksimum | 1500 W @ 1 GHz |
| Daya Rata-rata, Maksimum | 200 W @ 1 GHz 70 W @ 12 GHz 50 W @ 18 GHz |
| VSWR, Maksimum | 1.20 @ 0 hingga 6 GHz 1.25 @ 6 hingga 12 GHz 1.30 @ 12 hingga 18 GHz |
| VSWR WOW | 0.03 |
| Kehilangan Penyisipan, Maksimum | 0.25 dB @ 0 hingga 6 GHz 0.30 dB @ 6 hingga 12 GHz 0.40 dB @ 12 hingga 18 GHz |
| Kehilangan Penyisipan WOW | 0.04 dB |
| Fase WOW (derajat maksimum) | 1° |
Spesifikasi Mekanik dan Lingkungan
| Parameter | Spesifikasi |
|---|---|
| Kecepatan Rotasi Maksimum | 100 rpm |
| Harapan Hidup Minimum | 5 * 10⁶ revolusi |
| Torsi Awal | 1 Ncm maksimum |
| Torsi Rotasi Kontinu | 1 Ncm maksimum |
| Beban Aksial Maksimum pada Antarmuka | ±5 N |
| Beban Radial Maksimum pada Antarmuka | ±5 N |
| Material Casing | Baja Tahan Karat |
| Material Kontak | Tembaga Berilium |
| Perkiraan Berat | 11.5 g |
| Penandaan | Label Perekat |
| Rentang Suhu Pengoperasian | -40 hingga +70℃ |
| Rentang Suhu Penyimpanan | -50 hingga +70℃ |
| Kelembaban Pengoperasian Maksimum (Non-kondensasi) | 85% |
| Kelembaban Penyimpanan Maksimum | 95% |
| Tingkat Perlindungan IP | IP 60 sesuai EN 60529 |
Dokumentasi Produk
Gambar Garis - Spesifikasi Mekanik
Contoh Aplikasi - Implementasi Dunia Nyata
