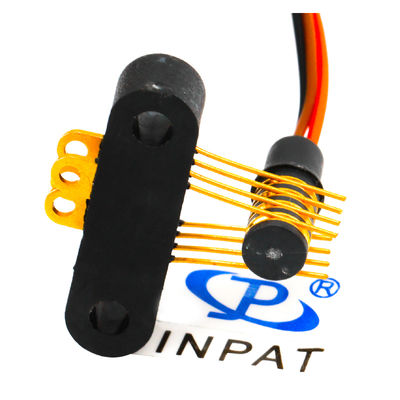

Desain kompak Slip Ring terpisah dengan 4 sirkuit dan 240 VAC/DC Tegangan untuk sistem UAV Fleksibel
Detail produk
| Voltase | 240 VAC/DC | Peringkat saat ini | 1-3A |
|---|---|---|---|
| Kelembaban kerja | 60% RH atau lebih tinggi | Bahan kontak | Emas ke Emas |
| Bahan Tubuh | Logam mulia | Jumlah sirkuit | 4 |
| Resistensi isolasi | 50 mΩ @ 500 VDC | Kecepatan operasi | 0-100rpm |
| Diameter luar | Φ2,9mm | Suhu kerja | -20~ +60°C |
| Kekuatan dielektrik | ≥200 VAC dan 50Hz, di antara setiap sirkuit | Kebisingan listrik | 30 mΩ menit |
| Panjang kawat timbal | Standar 250mm | Ukuran timbal | 32 # tembaga berlapis perak |
| Kecepatan Maks | 200 rpm terus menerus | ||
| Menyoroti | 4 Sirkuit Pisahkan Slip Ring,240 VAC/DC Voltage Slip Ring,Konektor Listrik Rotary Desain Kompak |
||
Deskripsi Produk
Desain Ring Slip Terpisah yang Kompak, 4 Sirkuit, Untuk Sistem UAV Fleksibel
Ikhtisar Produk
Terkadang ring slip "kapsul" yang berdiri sendiri tidak praktis karena kendala ukuran sistem atau batasan biaya. Kami menyediakan ring slip (rotor) dan blok sikat (stator) sebagai komponen terpisah untuk integrasi pelanggan. Rotor menampilkan cincin individual berturut-turut di sepanjang sumbu rotasi dalam konfigurasi drum.
Detail Cepat
| Model | LPS-04 (padat) |
| Jumlah sirkuit | 4 |
| Tegangan | 240 VAC/DC |
| Resistansi Isolasi | 50 MΩ @ 500 VDC |
| Peringkat Arus | 1-3A |
| Kecepatan Operasi | 0-100 rpm |
Fitur Utama
- Konfigurasi 4 sirkuit
- Kecepatan hingga 200 rpm operasi berkelanjutan
- Kontak emas ke emas untuk kinerja yang andal
- Panjang kabel standar 250mm
- Kompatibel dengan protokol bus data
- Opsi unit tersegel tersedia
- Kabel timah fleksibel, berkode warna, berlapis perak
- Bantalan bola presisi melebihi persyaratan masa pakai aplikasi komersial
Spesifikasi Teknis
| Sirkuit | 4 sirkuit | OD (mm) | Φ2.9 |
| Kecepatan Operasi | 0-100rpm | Peringkat Tegangan | 240VAC/DC atau lebih tinggi |
| Suhu Kerja | -20°C hingga +60°C | Peringkat Arus | 1-3A |
| Kelembaban Kerja | 60%RH atau lebih tinggi | Kekuatan Dielektrik | ≥200 VAC pada 50Hz antara sirkuit |
| Resistansi Isolasi | 50MΩ pada 500VDC | Kebisingan Listrik | 30 mΩ Min |
| Bahan Kontak | Emas ke Emas | Panjang Kabel Timah | Standar 250mm |
| Bahan Rumah | Logam mulia | Ukuran Timah | Tembaga berlapis perak 32# |
Keunggulan Produk
- Desain torsi rendah meminimalkan anggaran torsi sistem
- Jejak kaki yang ringkas sesuai dengan persyaratan ruang yang menuntut
- Pengoperasian yang mulus dengan kebisingan listrik minimal
- Pengiriman cepat tersedia untuk persyaratan mendesak
- Kemampuan rotasi berkelanjutan 360°
- Kinerja transfer bandwidth tinggi
Informasi Perusahaan
JINPAT Electronics mengkhususkan diri dalam solusi ring slip berkualitas tinggi dengan pengalaman lebih dari 20 tahun. Fasilitas kami seluas 12.000 meter persegi dan lebih dari 500 karyawan mendukung berbagai aplikasi komersial, industri, dan militer.
Pertanyaan yang Sering Diajukan
Apa itu ring slip?
Perangkat elektromekanis yang mentransmisikan daya dan sinyal antara struktur stasioner dan berputar, menghilangkan kabel yang menjuntai yang rentan terhadap kerusakan.
Perangkat elektromekanis yang mentransmisikan daya dan sinyal antara struktur stasioner dan berputar, menghilangkan kabel yang menjuntai yang rentan terhadap kerusakan.
Apakah Anda menawarkan solusi khusus?
Ya, tim teknik kami dapat mengembangkan ring slip khusus yang disesuaikan dengan kebutuhan spesifik Anda.
Ya, tim teknik kami dapat mengembangkan ring slip khusus yang disesuaikan dengan kebutuhan spesifik Anda.
Catatan: Solusi produk tambahan tersedia berdasarkan permintaan. Hubungi kami untuk persyaratan khusus.
