Cincin selip frekuensi tinggi 5-Saluran 5.25GHz IP40 30rpm

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
Tempat asal Cina
Nama merek JINPAT
Sertifikasi ISO9001.ISO14000.CE.UL.FCC.RoHS
Nomor model LPFO-05D
Kuantitas min Order 1 PCS
Harga negotiable
Kemasan rincian Standar/Berdasarkan Permintaan
Waktu pengiriman 2 minggu AR
Syarat-syarat pembayaran TT/CC/Paypal
Menyediakan kemampuan 500 lembar/minggu

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Saluran Spesifikasi CH1-CH5 Waktu Hidup, Min 5 juta Revolusi
Bahan tubuh Alumillion Alloy Case Surface Finish Oksidasi konduktif
Tingkat perlindungan IP IP40 Tingkat Perlindungan IP IP40
Torsi rotasi 0,1 nm Isolasi 55db
Menyoroti

IP40 high frequency slip ring (ring slip frekuensi tinggi)

,

30 rpm High Frequency Slip Ring
Deskripsi Produk
Cincin Selip Frekuensi Tinggi 5-Saluran IP40 30rpm 5.25GHz
Ikhtisar Produk

LPHF-05D adalah sambungan putar RF ringkas berkinerja tinggi yang dikembangkan oleh JINPAT, dirancang untuk aplikasi yang memerlukan transmisi sinyal frekuensi tinggi yang stabil di lingkungan dinamis. Dengan dukungan hingga 5.25GHz di 5 saluran independen, ia memastikan transfer data dan daya yang efisien dalam sistem yang dibatasi ruang dan keandalan tinggi.

Atribut Utama
Atribut Nilai
Spesifikasi Saluran CH1-CH5
Masa Pakai,Min 5 Juta Revolusi
Bahan Badan Paduan Alumillion
Finishing Permukaan Casing Oksidasi Konduktif
Tingkat Perlindungan IP IP40
Torsi Rotasi 0.1Nm
Isolasi 55dB

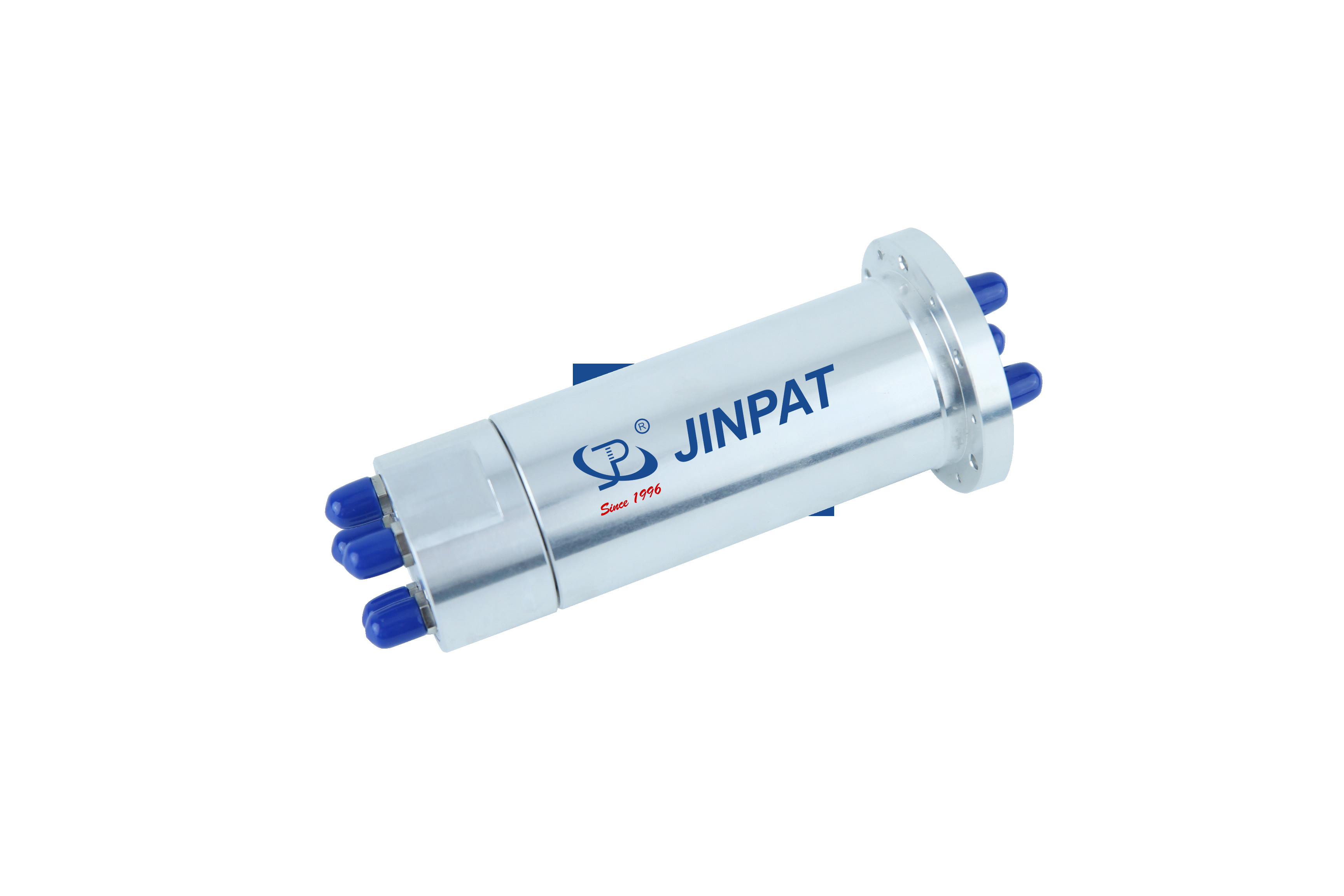

Cincin selip frekuensi tinggi 5-Saluran 5.25GHz IP40 30rpm 0
Fitur Produk
  • Dukungan Frekuensi Tinggi: Menangani transmisi sinyal RF hingga 5.25GHz, ideal untuk pemantauan waktu nyata dan pertukaran data berkecepatan tinggi.
  • Perlindungan EMI/RFI: Pelindung dan penyaringan canggih memastikan kinerja yang stabil di lingkungan yang bising.
  • Desain Multi-Saluran: 5 saluran untuk transmisi simultan sinyal RF dan daya, mengoptimalkan integrasi sistem.
  • Rangkaian yang Tahan Lama: Dibuat dengan presisi dengan paduan berkekuatan tinggi untuk keandalan jangka panjang di bawah rotasi terus-menerus.
  • Kustomisasi Cepat: Mendukung 12 jenis konektor (SMA, N, BNC, dll.) dengan solusi yang cepat dan disesuaikan.
  • Integrasi Hibrida: Dapat dikombinasikan dengan cincin selip listrik untuk kebutuhan transmisi sinyal dan daya campuran.
Aplikasi Umum
  • Sistem Pengawasan Video Definisi Tinggi
  • Peralatan Teknik Medis
  • Sistem Radar
  • Sistem Penanggulangan Elektronik
  • Sistem Komunikasi Satelit
  • Robotika Tingkat Tinggi
  • Pod Elektro-Optik
Untuk solusi terintegrasi dengan cincin selip listrik atau persyaratan transmisi sinyal tambahan, silakan hubungi kami untuk solusi khusus yang disesuaikan dengan kebutuhan Anda.
Cincin selip frekuensi tinggi 5-Saluran 5.25GHz IP40 30rpm 1
Spesifikasi Teknis
Saluran CH1 CH2 CH3 CH4 CH5 Torsi Awal 0.3Nm
Jenis Antarmuka SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) Torsi Rotasi 0.1Nm
Tipe I I I I I Kecepatan Rotasi,Maks. 30 rpm
Rentang Frekuensi DC-5.25GHz DC-5.25GHz DC-5.25GHz DC-5.25GHz DC-5.25GHz Masa Pakai,Min 5 Juta Revolusi
Daya Puncak,Maks. 200W 200W 200W 200W 200W Bahan Badan Paduan Alumillion
Daya Rata-Rata 10W 10W 10W 10W 10W Finishing Permukaan Casing Oksidasi Konduktif
VSWR,Maks 2.0 2.0 2.0 2.0 2.5 Berat,Perkiraan 0.5 kg
VSWR WOW 0.1 0.3 0.3 0.3 0.3 Tingkat Perlindungan IP IP40
Insertion Loss,Maks. 1.5dB 1.5dB 1.5dB 1.5dB 1.5dB Suhu Operasi -40~+65°C
Insertion Loss WOW 0.15dB 0.3dB 0.3dB 0.3dB 0.3dB Suhu Penyimpanan -50~+70°C
Isolasi 55dB
