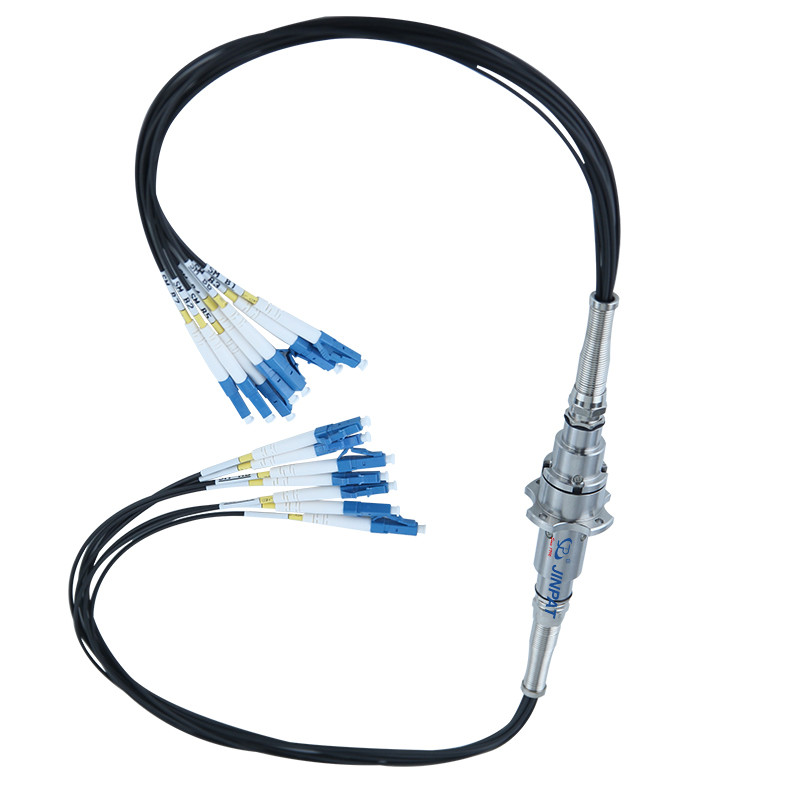

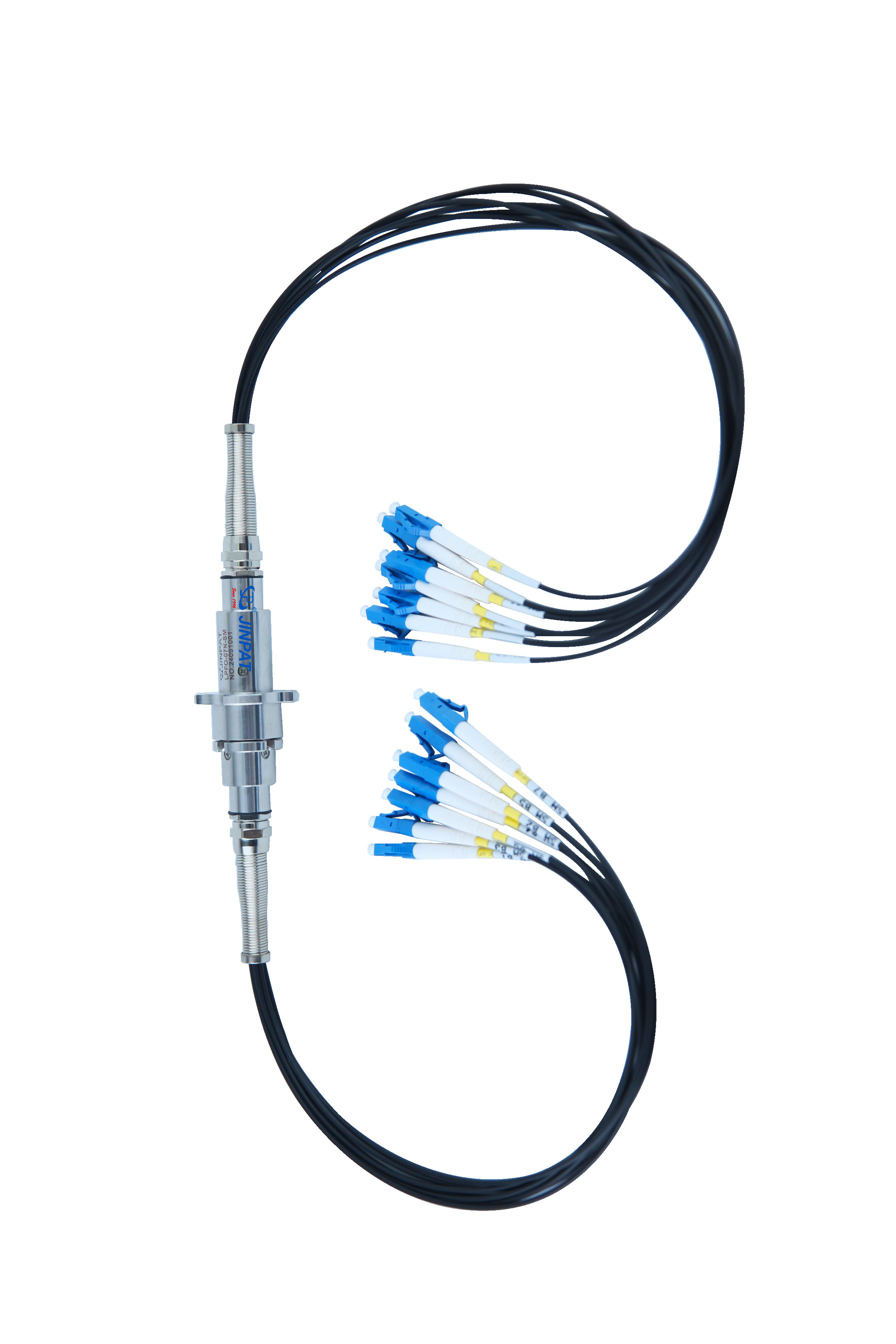

Sambungan Putar Optik Saluran Ganda 300rpm IP65

Serat optik Rotary Joint, juga dikenal sebagai serat optik slip ring, serat optik rotary konektor, engsel optik, dllslip ring mengadopsi serat optik sebagai media untuk mentransmisikan data, memberikan solusi teknis terbaik untuk elemensistem untuk mengirimkan data saat berputar.rotasi terus menerus atau intermiten dan mentransmisikan kapasitas besar data dan sinyal dari posisi diam ke posisi berputar. Hal ini dapat meningkatkan kinerja mekanik, menyederhanakan operasi sistem, dan menghindari kerusakan pada serat optik karena rotasi sendi bergerak.Fiber optic rotary joints dapat digunakan dengan slip ring listrik tradisional sebagai slip ring hibrida fotoelektrik untuk mentransmisikan daya dan data kecepatan tinggi.

Mini dual-channel optical fiber slip ring, diameter instalasi hanya 20mm, yang terkecil multi-channel optical fiber slip ring di industri,Indeks kinerja lebih baik daripada produk impor serupa, umur yang sangat panjang, multi-mode tunggal opsional, pengiriman singkat.

Spesifikasi
Jenis serat	SM atau MM	Kecepatan maksimum	300 putaran per menit
Nomor saluran	2	Gaya kemasan	Pigtails di kedua ujungnya
Rentang panjang gelombang	SM:1310-1550nm MM:850/1300nm	Berat, sekitar	200g ((Tidak ada kabel ekor dan termasuk koneksi)
Kerugian penempatan	<4dB	Jenis jaket	2.0mm (Kevlar/TPU atau armor)
Gagal sisipan gelombang	< 2dB	Jenis konektor	FC/SC/ST/LC ((PC atau APC)
Swara lintas	≥50dB	Perkiraan siklus hidup	> 100 juta putaran
Maksimal daya optik	23dBm	Getaran	MIL-STD-167-1A
Suhu kerja	-20~+65°C (grade industri) -50~+80°C (Kelas militer)	Kejut mekanik	MIL-STD-810G
Suhu penyimpanan	-55~+85°C	Peringkat IP	IP65 atau IP67





Keuntungan:

• Tidak ada kontak dan gesekan, umur panjang, hingga 10 juta rpm (lebih dari 100 juta rpm untuk saluran sinyal)
• Dapat dikombinasikan dengan beberapa sinyal seperti video, seri, dan sinyal Ethernet, dll.
• Menggunakan serat optik untuk mengirimkan informasi, tidak ada kebocoran, tidak ada gangguan elektromagnetik; dapat mengirimkan puluhan
• ratusan kilometer aplikasi jaringan di jarak jauh
• Bandwidth transmisi jauh lebih besar dari konektor listrik, dan dapat digunakan untuk menggandakan
• Bandwidth dengan multiplexer divisi panjang gelombang.
• Kecil dalam volume dan ringan dalam berat yang mudah untuk mengintegrasikan dengan slip ring listrik, dan sistem mudah untuk
• Peningkatan dan perubahan
• Menyediakan sendi putar serat optik saluran tunggal terkecil di dunia, serta saluran ganda, empat-chan
• nels, sepuluh saluran atau bahkan lebih saluran untuk pilihan Anda
• Menyediakan sendi putar terpadu fotoelektrik

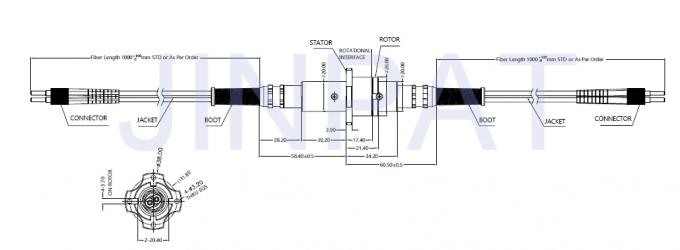

Instruksi Pemasangan

Fitur-fitur sendi putar serat optik LPFO

(Penelitian dan Pengembangan Independen)
